DraftSight 和 3DEXPERIENCE DraftSight 2024 的新增功能

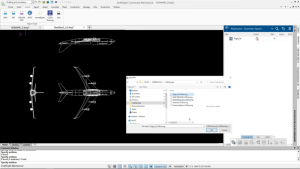

確保您和您的合作伙伴在協作時獲得最佳體驗是首要任務。在 DraftSight 2024 中，可以從本地磁盤或3D?EXPERIENCE 平臺導入 CATIA 模型繪圖。當導入 CATIA 工程圖時，可以期望它的行為與任何其他 DWG 文件一樣，以便可以輕松地編輯工程圖。
2、工具調色板定制– 加速繪圖創建并確保一致性。

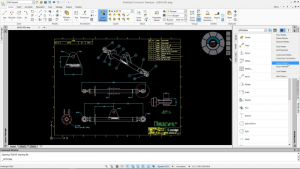

DraftSight 2024 中的工具選項板旨在提高工作效率。對于初學者來說，可以在一個地方找到所有常用的命令和功能。自定義擴展到預定義的設置，包括圖層、顏色和線型，并確保所有新創建的實體都符合圖紙中的預定義標準。
3、圖層調色板– 通過更好地控制非活動圖層組的顯示方式來增強繪圖的易讀性。

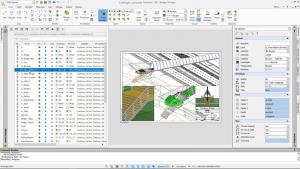

新的圖層管理器面板可以在一處快速訪問所有圖層命令，包括圖層、圖層狀態、圖層預覽或隔離圖層。
還有一個新的合并圖層命令，因此可以將多個圖層合并為單個圖層，以便更好地控制和管理。
最后，使用新的“可見性增強”命令，可以指定非活動圖層組中的對象在繪圖區域中的顯示方式。
4、導出圖紙命令- 從現有文件快速創建新圖紙，而不會丟失細節。

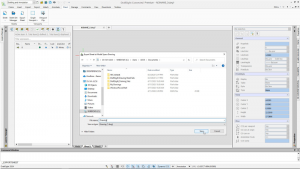

借助 DraftSight 2024 中的所有新命令，可以保持比以往更高的工作效率，包括在處理圖紙時。使用新的“導出圖紙”命令，可以將所有可見實體從活動圖紙視口導出，并將實體從圖紙導出到新圖形。
此外，可以使用導出的實體（模型空間、標題欄和其他注釋實體（例如尺寸和注釋）的縮放視圖）來增強繪圖的特定部分、區域或視圖的可讀性。
5、增強的用戶界面– 輕松瀏覽 3D 模型并減少眼睛疲勞。
為了減輕眼睛疲勞并增強功能可見性，提供了新的默認深色模式。

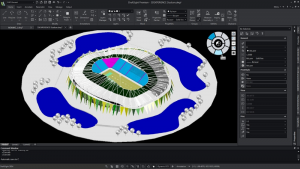

還有一個新的視圖導航器，因此可以輕松地在模型的標準視圖和等軸測視圖或平行視圖和透視視圖之間切換。其界面充當 3D 方向指示器，查看當前的視圖方向。
