簡化設計審查并幫助您更快地推出產品的四種方法
為了幫助設計團隊在設計評審方面進行協作，在3D EXPERIENCE 平臺上提供了協作業務創新者?和協作行業創新者——這是3D?EXPERIENCE Works 產品組合中的兩個協作和數據管理解決方案。這些解決方案不僅可以讓您的團隊保持聯系，還可以幫助您一起協作、創新和創造。它們不僅可以幫助您在內部進行設計評審，還可以幫助您在組織外部與客戶一起進行設計評審。
讓我向您展示如何通過審查和注釋模型、分析和解決問題、控制數據和比較產品結構的能力來簡化設計審查流程。

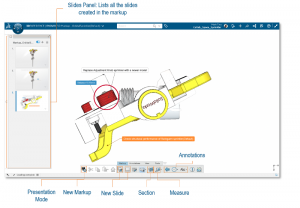

- 使用 3D 標記無縫查看和注釋模型
3D 標記功能使您能夠查看、旋轉和注釋模型，并進行標記以傳達設計問題、識別關鍵問題并將模型呈現給您的團隊成員。
3D 標記的一大優點是能夠創建新幻燈片，因此您可以顯示模型的多個視圖，接收標記的人可以輕松瀏覽所有幻燈片以查看幻燈片面板中的所有問題，其中列出在標記中創建的所有幻燈片。
您還可以直接從 3D 標記中提出問題，該問題將顯示在標記中，因?yàn)樗谀Ｐ蜕锨逦鷺?biāo)記，所以很容易看到。請參閱下面幻燈片中的示例，其中的文字為“用較新的型號更換調節旋鈕灑水器”。這樣，被分配問題的人可以輕松查看標記并訪問 CAD 文件，以便他們可以打開它、進行更改并將其保存回3D?EXPERIENCE 平臺。

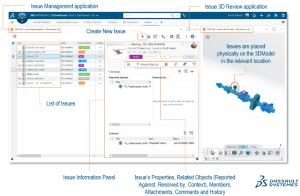

- 使用問題 3D 審查和問題管理輕松分析和解決問題
創建標記并識別它們后，就可以分配和管理它們了。
借助問題管理，您可以創建需要處理的問題，并對其進行跟蹤、優先排序和管理。您可以查看問題管理部分中列出的所有問題。例如，一個模型可能有多個問題，您可以查看它是否已分配給某人并跟蹤狀態。
使用 Issue 3D Review，您可以查看信息面板以查看模型的屬性，例如相關對象和將受問題影響的模型。使用 Issue 3D Review，您可以在相關位置查看實際放置在模型上的問題，以幫助審閱者找到存在問題的組件。例如，如果您的組件有多個組件，但組件本身沒有問題，則可能是相關組件有問題。
- 通過協作生命周期控制數據演化
借助協作生命周期功能，您可以控制并管理設計的生命周期。您可以鎖定和解鎖文件、更改所有者等等。例如，如果您擁有該模型，您將能夠更改所有權，然后通過發送指向該特定組件的直接鏈接來共享它。
此外，您可以查看所有修訂、重復和分支并創建它們。
- 比較和審查產品結構
使用比較功能，您可以輕松比較兩個模型修訂，以查看模型結構的差異并確保問題已得到解決。例如，修訂版 A 的直徑為 1，但設計人員被要求將其增加半英寸。一旦設計者進行了更改，就可以將其與修訂版 B 進行比較，以查看任何幾何差異，并輕松查看更新后的模型是否正確。
